Debido a su considerable ventaja mecánica, auto fijación y la alta resolución que se puede lograr al transformar un movimiento angular en lineal con los elementos roscados estos son uno de los componentes mecánicos que mas han impulsado la creación de dispositivos y mecanismos cada vez mas precisos y complejos, se podría decir que aun hoy en día el grado de desarrollo industrial esta directamente relacionado con la velocidad, calidad y repetibilidad con que estos pueden ser fabricados. Para lograr esto se tienen tempranos ejemplos de tornos para el copiado de roscas macho que aparecieron durante la edad media como lo muestra el manuscrito alemán de Hasbuch Scholss Wolfegg del 1480 del que podemos leer en la entrada “Historia del torno P2“.
Sin embargo por su sencillez y portabilidad el uso de herramientas manuales para tallar la copia de la rosca muchas veces es mas conveniente en la generación de estas, por ello desde tiempos antiguos se crearon machuelos para el tallado de roscas hembra en un agujero y dados tipo tarraja para la creación de roscas macho en ejes. En este apartado veremos una parte de su historia.
Edad media y Renacimiento
Algunos usos de las roscas

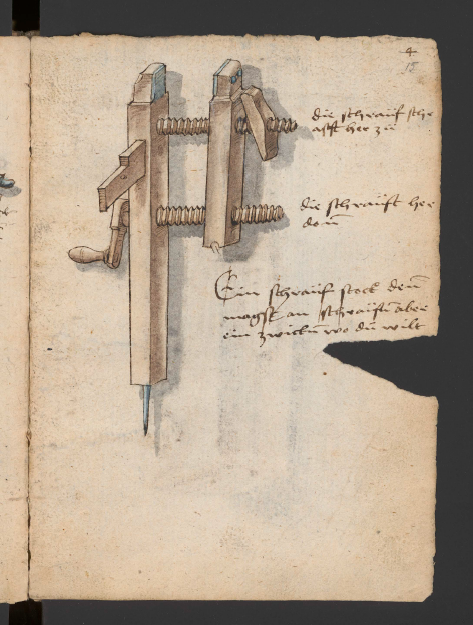

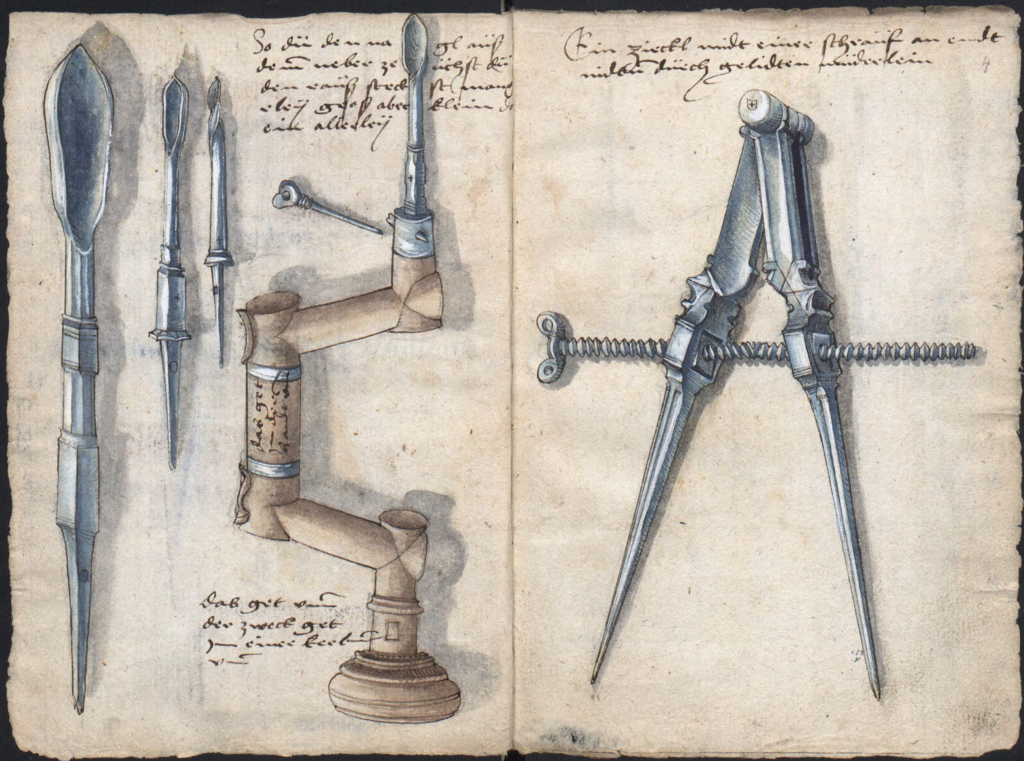

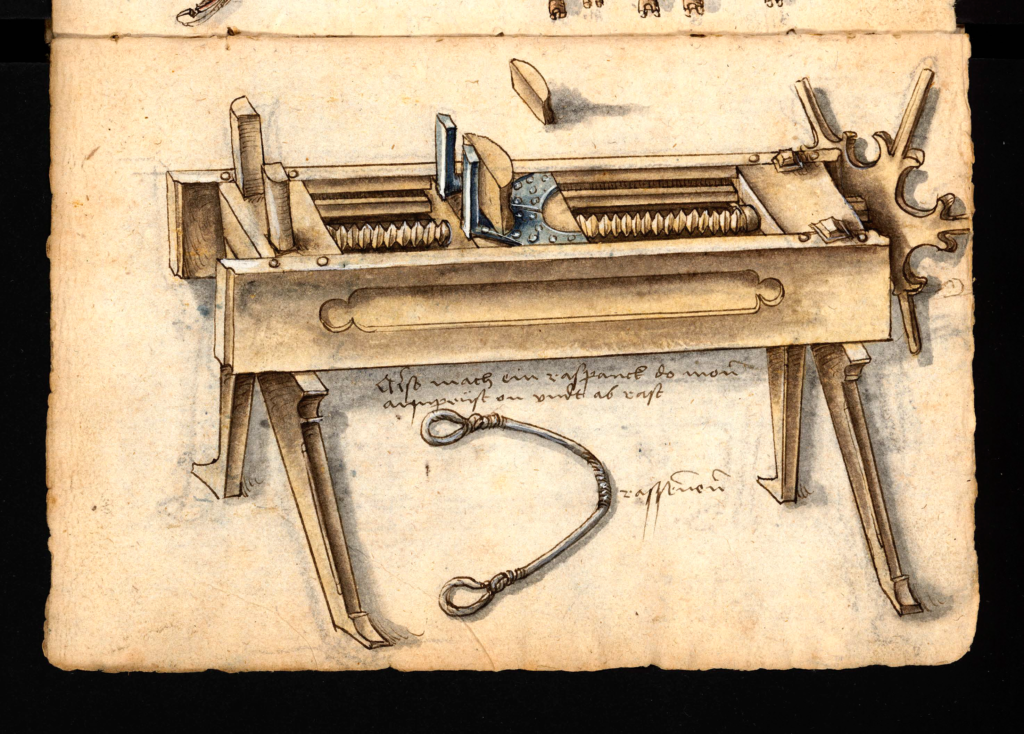

Los mas notables usos de los elementos roscados en este periodo eran, como en la época de los romanos, la creación de prensas para la extracción de aceite o vino e instrumentos finos como compases, ademas de prensas enfocadas en la sujeción de material de trabajos de carpintería y limado de metales, tornillos para ensamblar las complejas armaduras de los nobles, tensores de pesadas ballestas o en el sinfín de la novedosa imprenta de Gutenberg inventada cerca del 1450.
En 1505 el inventor alemán Martin Löffelholz de Nuremberg, realizo un manuscrito que es un compendio de dispositivos de fabricación empleados en la época y mecanismos de diverso uso, de los que varios de estos empleaban componentes roscados. El interesante códice se encuentra en la biblioteca de Cracovia, Polonia que lo comparte de forma digital al cual puedes acceder en la fuente al final del articulo.
Machuelos y dados

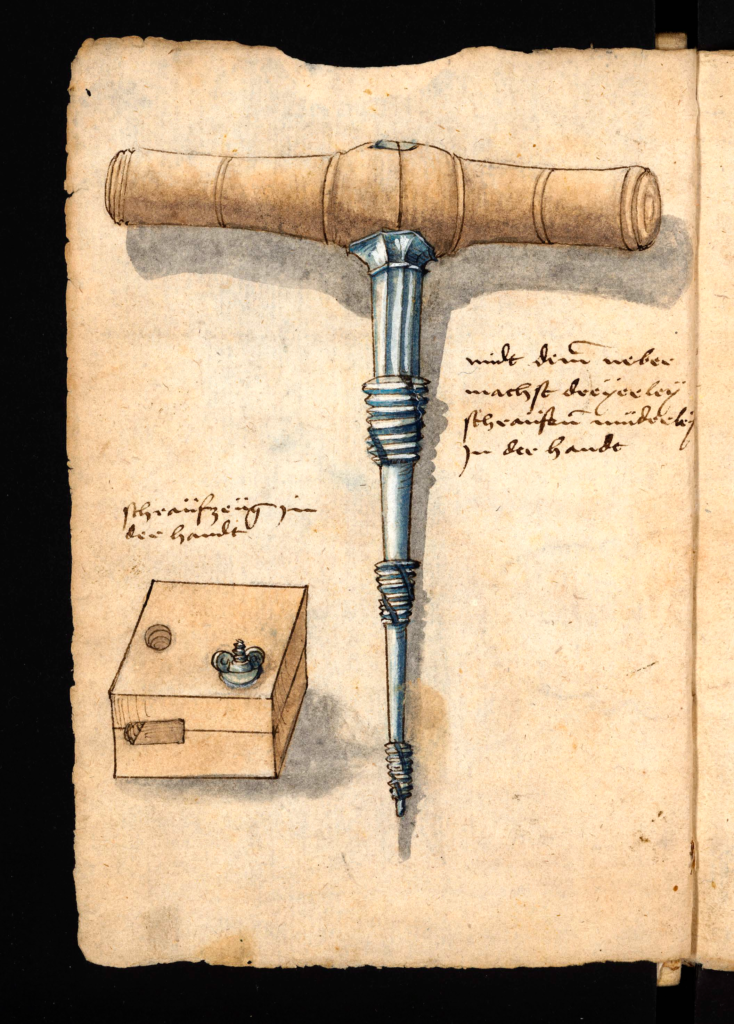

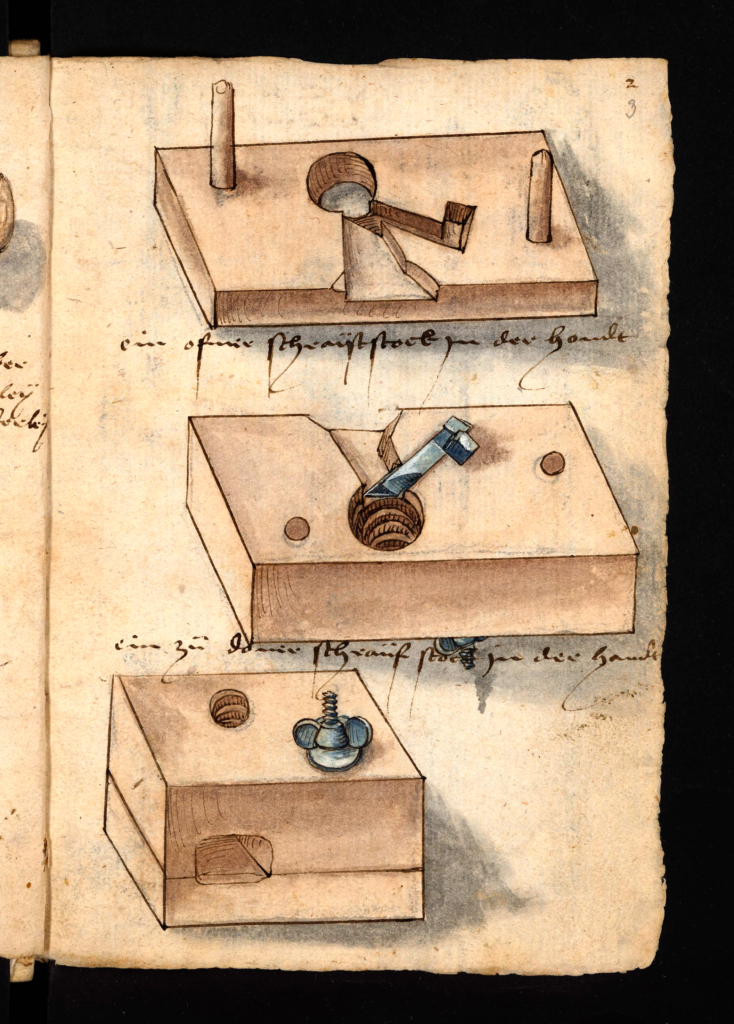

Del citado manuscrito resulta de especial interés para esta entrada la hoja numero 3 (mostrada en seguida) en la que se puede ver un machuelo (para tallar roscas hembra) y un dado desmontable para tallar roscas macho. Podemos notar un patrón de tres roscas de diámetro creciente en el machuelo lo cual podría permitirnos realizar un corte progresivo en un mismo agujero y de esta forma ir aumentando la profundidad del perfil o también quizás se podrían tallar rosca en agujeros de tres diámetros distintos.
En cuanto al dado podemos ver que tiene una sección roscada que seria el patrón de la rosca a tallar, por ello o habría que tallar a mano los primeros hilos en el eje para que estos pudieran entrar o se tendría un inserto con los primeros hilos que se acoplaría al eje a roscar. Debido al uso de madera en el dado mostrado en el códice posiblemente este estaría limitado al tallado de madera y metales blandos como bronce, pero puede ser que existieran versiones completamente en hierro que permitiesen tallado de materiales mas duros.
Imagen: Machuelo y dado roscador. Löffelholz-Codex de Nuremberg (1505). Hoja 3. Biblioteca Jagellónica, Sra Berol, Cracovia, Polonia.

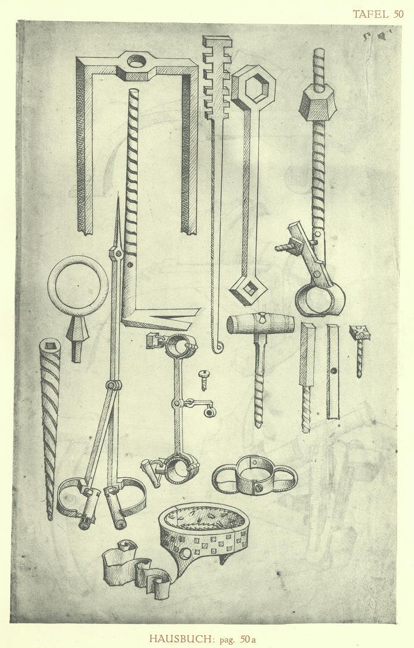

Otro manuscrito en el que se pueden ver posibles representaciones de machuelos es el libro de la casa de Hausbuch (nombre original Mittelalterliches Hausbuch von Schloss Wolfegg), datado en el 1480, que agrupa un gran numero de conocimientos recopilados por la casa Wolfegg saberes que van desde la medicina, la guerra, metalurgia y algunos artilugios de fabricación como el primitivo torno de roscado mostrado en la pagina 53 del que se hablo en la segunda entrada de la historia del torno, un poco atrás en la pagina 50 podemos apreciar un machuelo con geometría mas sencilla que el mostrado en el códice de Löffelholz, en el sentido de que solo podría tallar rosca de una sola medida y debido a la poca conicidad generaría poco corte progresivo.

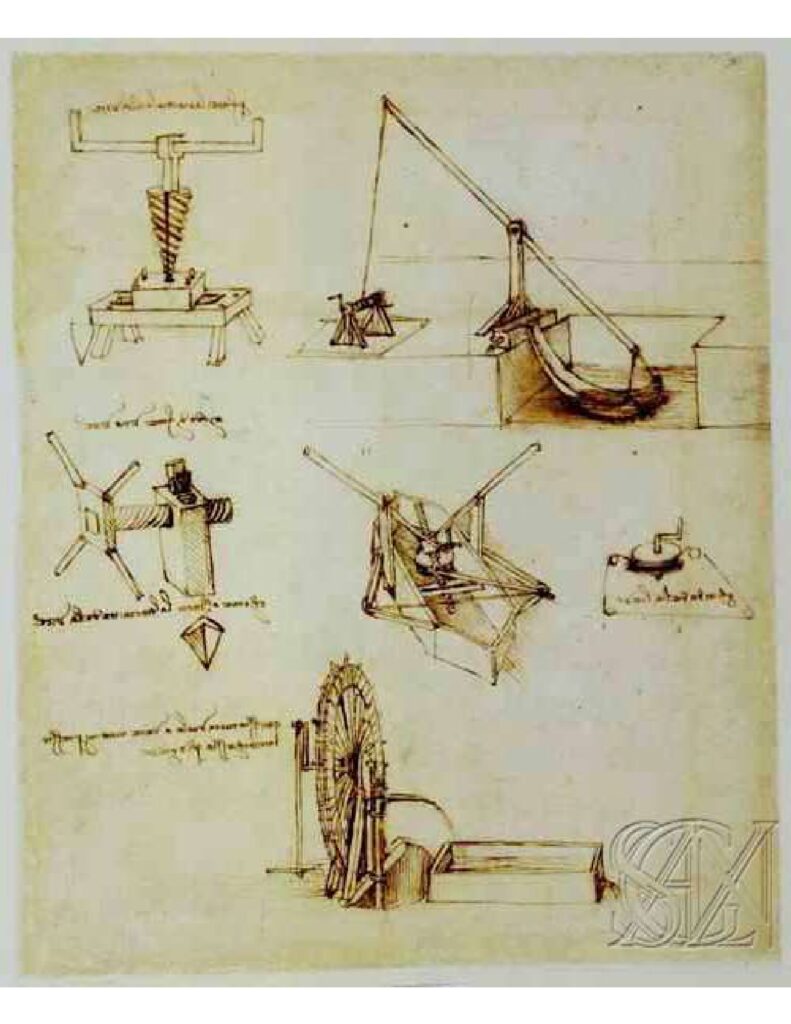

También Leonardo Da Vinci parece que propuso un machuelo cónico en la primer imagen de la hoja 109 de su códice atlántico, el cual se muestra sobre el barreno de una pieza montada en lo que parece ser un banco de trabajo.
Estos elementos sin duda fueron de un gran avance pero para ejes mas largos siempre serian mas convenientes los tornos, como los que propondría Leonardo Da Vinci, por lo que la historia de la fabricación del tornillo y otros solidos de revolución la seguiremos tratando en la siguiente entrada de la historia del torno que se desarrolla en el renacimiento cuando Italia vivía una protorevolucion industrial.
_____________________
Referencias externas
Codice Nuremberg: https://jbc.bj.uj.edu.pl/publication/270705
Repositorio de imágenes del códice Löffelholz: https://commons.wikimedia.org/wiki/Category:Codex_L%C3%B6ffelholz
Blog Gremio de santo Tomas de recreación Medieval : https://thomasguild.blogspot.com/2016/08/the-tools-of-martin-loffelholz-1505.html
Hasbuch Scholss Wolfegg: https://books.google.com.mx/books?id=CYZDAQAAIAAJ&redir_esc=y
Códice Atlántico: https://docs.google.com/file/d/0Bzs9fxQs-yKEQjJiUl9SczA5Zzg/preview?resourcekey=0-tDD7lZTn1B2KkzR27N_Wtg
______________________
Sobre los derechos ©: Se incluyen imágenes originales de los antiguos manuscritos como referencia visual sin animo de lucro, con el único propósito de mostrar como nuestra herencia técnica industrial se gesto desde tiempos remotos.
El texto y resto de imágenes del autor pueden ser utilizados con motivos académicos o de investigación, haciendo mención de la fuente. Cualquier duda o comentario con gusto la atiendo.
—————————————————
