Geometría de herramientas de fresado
Texto extraído del libro CNC Historia y Técnica (2026) Pag 227. Rafael Loza.
Numero de filos

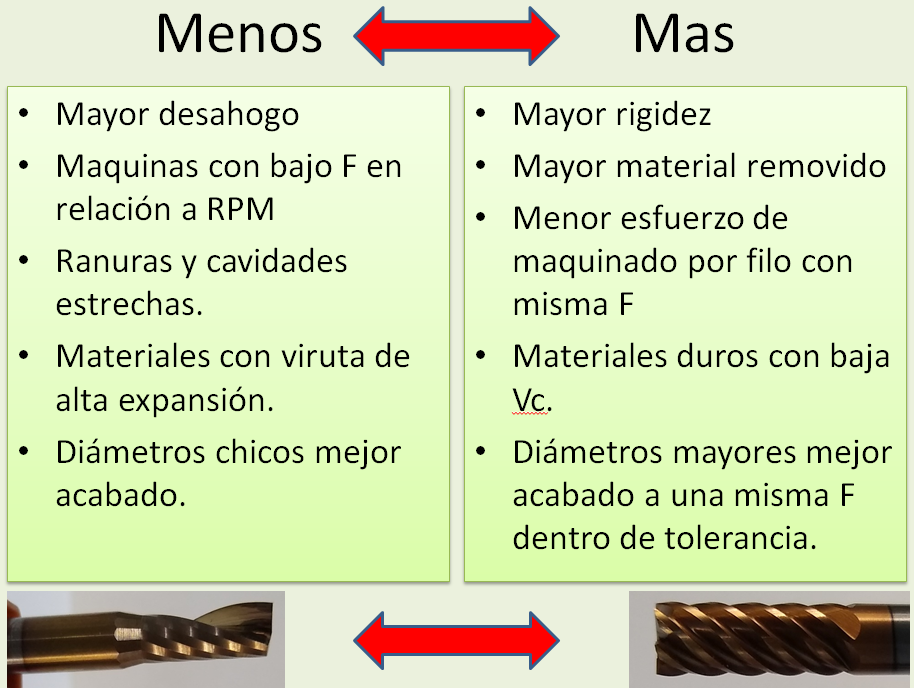

Este parámetro es determinante en el comportamiento de un proceso de fresado, por lo general menor número de filos será útil para lograr una mejor evacuación de viruta y definir mejor el filo de la herramienta, sobre todo si estas son de diámetro pequeño, lo que contribuirá a un mejor acabado, por otro lado un menor número de filos adelgaza el núcleo del cortador lo que implica una pérdida de rigidez y al realizar solo un corte por revolución se removerá menor cantidad de material, por lo anterior menos filos se suelen utilizar para materiales blandos con virutas largas y más filos en materiales más duros a los que hay que cortar en secciones más pequeñas. En seguida se agrega un resumen de su aplicación:
Un contenido mas dinámico y pruebas de mecanizado lo puedes ver en el siguiente video que he publicado en mi canal “Sobre la manufactura con Rafael Loza”.

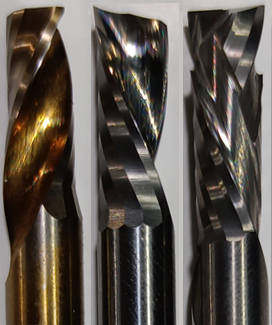

Sentido de espiral: Up Cutter y Down Cutter
La inmensa mayoría de los cortadores presentan la configuración de corte hacia arriba la cual permite una evacuación de virutas muy buena al expulsarlas como si fuera un tornillo sinfín con rosca derecha, sin embargo en el mecanizado de materiales blandos de múltiples capas como la madera o fibras, esto podría ocasionar un despostillamiento de la parte superior, por ello se fabrican cortadores con la espiral izquierda, estos realizan el corte empujando la viruta hacia abajo a diferencia de los anteriores lo que evita la separación de las capas, pero tiene como contra que la viruta es dirigida hacia la pieza ocasionando una pobre evacuación de esta. También existen los cortadores de compresión que en la parte inferior contienen espiral derecha e izquierda en la superior, se aplican en situaciones en los que se requiere realizar un corte pasado en los materiales multicapa, evitando de esta forma el depostillamiento en la parte inferior, que ocasionaría el corte hacia abajo y que impide el superior.
También para contenido mas dinámico y testeos lo puedes ver el video que he preparado en el canal.
————————-
Sobre los derechos ©: Tanto el texto como la imagen han sido registrados, pero pueden ser utilizados con motivos académicos o de investigación, haciendo mención de la fuente. Cualquier duda o comentario con gusto la atiendo.
—————————————————
